Тепловизионное обследование складов-холодильников, холодильного оборудования, холодильных камер, ледовых полей

Целью  тепловизионного и энергетического обследования холодильного оборудования, является:

• выявление соответствия расчетных характеристик системы холодоснабжения реальным значениям.
• определение фактического класса энергоэффективности холодильной установки.
• определение местоположения дефектных участков.
• подбор оптимальных решений по устранению потерь холода при его производстве, транспортировке и использовании.

Актуальность проведения энергетического и тепловизионного обследования холодильного оборудования обуславливается тем, что каждый киловатт теплоты каким-либо образом вносимой в единицу времени в холодильную камеру требует дополнительно кВт мощности на привод холодильной установки, а значит и дополнительных финансовых расходов. Например для Москвы, экономия даже 5 процентов электроэнергии среднестатистической системы холодоснабжения, потребляющей 200-300 кВт электрической мощности в час, выражается в снижении затрат на 75 – 125 тыс. рублей в год. Кроме снижения затрат, высвобождается дополнительная холодильная мощность и уменьшается износ оборудования.

Для определения холодильного коэффициента системы получения холода можно воспользоваться формулой цикла Карно.

Основные причины потерь энергии в системе производства и использования холода

• потери при передаче холода вследствие низкого качества теплоизоляции труб
• потери от инфильтрации воздуха в холодильную камеру (плохое уплотнение, открытая камера при загрузке - выгрузке охлаждаемых материалов)
• потери от дополнительных источников тепловыделений в охлаждаемом объеме (от не выключаемого освещения, от работы вентиляторов системы рециркуляции воздуха - потери на трение в вентиляционной системе).
• плохая работа системы охлаждения конденсаторов.
• потери от плохой изоляции камеры холода.
• загрузка предварительно не охлажденных продуктов.

Методики проведения работ

• ГОСТ 26629-85 Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций
• Специально разработанная методика тепловизионной диагностики холодильных установок.

Результат работ

Отчет по результатам энергетического обследования теплотехнических качеств холодильных камер и хладопроводов методом тепловизионного контроля содержит информацию о фактическом состоянии теплоизоляции хлодильных камер и хладопроводов с цветными термограмами. В отчете приводятся материалы термографической съемки со значениями температуры по обследуемой поверхности и возможные места энергетических потерь.

Также, по желанию Заказчика или исходя из необходимости, возможно проведение испытаний с определением фактического значения сопротивления теплопередаче ограждающих конструкций и сравнение их с проектными или нормативными параметрами. Результат оформляется в виде протокола с заключением. Такой вид испытаний рекомендуется проводить в нашей аккредитованной лаборатории .

По результатам отчета можно судить о наличии:

• участков с плохой изоляцией камеры холода, плохого уплотнения дверей, а так же участков трубопроводов с низким качеством теплоизоляции.
• источников неучтенных тепловыделений в охлаждаемом объеме (электроприборы, вентиляторы, тепловыделения от трения в вентиляционной системе) и т.д.

При проведении тепловизионного обследования холодильных камер и хладопроводов могут быть выполнены следующие работы:

• контроль качества теплоизоляции холодильных камер при возникновении претензий заказчика к исполнителю работ по монтажу тепловой изоляции, когда установленное холодильное оборудование не может вывести камеру на заданный режим.
• определение мест утечек хладоносителя.
• контроль неравномерности теплового поля в многозаходных испарителях и распределения хладоносителя холодильных систем и систем кондиционирования воздуха.
• контроль равномерности распределения температуры ледовых полей в процессе их эксплуатации и непосредственно перед соревнованиями.

Также приобретает популярность тепловизионной диагностики автомобилей и прицепов-рефрижераторов . Надлежащее состояние теплоизоляции кузова и технически исправное состояние холодильной установки гарантирует минимальное потребление топлива и поддержание заданной температуры транспортировки груза.

Недостаточная термоизоляция бетонной панели в верхней части стены



Значительный дефект термоизоляции в стыке стеновой и потолочной панелей

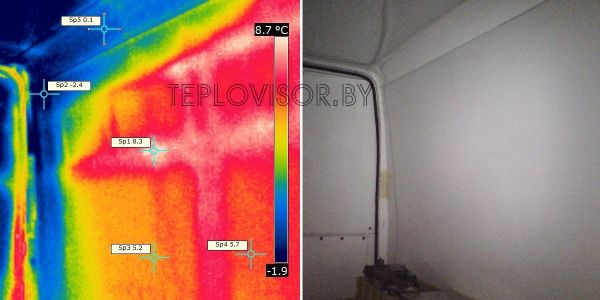

Теплоизоляция фургона не обеспечивает требуемых теплофизических показателей





Утечка холода происходит в основном из-за некачественного монтажа теплоизоляции

(фургон утеплялся твердыми плитами пенопласта, при этом не обеспечивалась герметичность

стыков листов между собой и с элементами кузова).
